Nach Eurocode 7 (EN 1997-1:2004) ist für die Bemessung mit Geozellen der Nachweis der Grenzzustände erforderlich – eine Anforderung, die in Bielefeld durch den heterogenen Untergrund des Ravensberger Hügellandes besondere Relevanz erhält. Die Stadt liegt auf einer Mischung aus Ton-, Mergel- und Sandsteinformationen, die lokal stark variieren können. Bevor wir mit der eigentlichen Dimensionierung beginnen, führen wir eine detaillierte Baugrunderkundung durch, die mittels Sondierungen mit Rammsonde die Tragfähigkeit in situ erfasst. Diese Daten fließen in ein standortspezifisches Modell ein, das die Verformungs- und Festigkeitseigenschaften des Bodens für die Geozellenbewehrung realitätsnah abbildet.
Die Bemessung mit Geozellen reduziert Setzungsdifferenzen in Bielefelds bindigen Böden um bis zu 60 Prozent, wenn Materialkennwerte aus Triaxial- und Plattendruckversuchen einfließen.
Methodik und Umfang
Die maschinelle Ausrüstung für die Bemessung mit Geozellen in Bielefeld umfasst ein digitales Steuerungssystem, das die Zugfestigkeit der Geozellenstreifen (typisch 20–200 kN/m je nach Polymer) mit den gemessenen Bodendaten verknüpft. Wir setzen ein geotechnisches Berechnungsprogramm ein, das die Schnittgrößen nach der Finite-Elemente-Methode ermittelt. Die relevanten Parameter entnehmen wir ergänzenden Triaxialversuchen im Labor für die Scherfestigkeit und Plattendruckversuchen vor Ort zur Bestimmung des Bettungsmoduls. Die Kombination dieser Verfahren erlaubt es uns, die Geozellenlage, Zellengröße und Füllmaterial exakt auf den Standort abzustimmen – von der Baustraße bis zur Böschungssicherung.

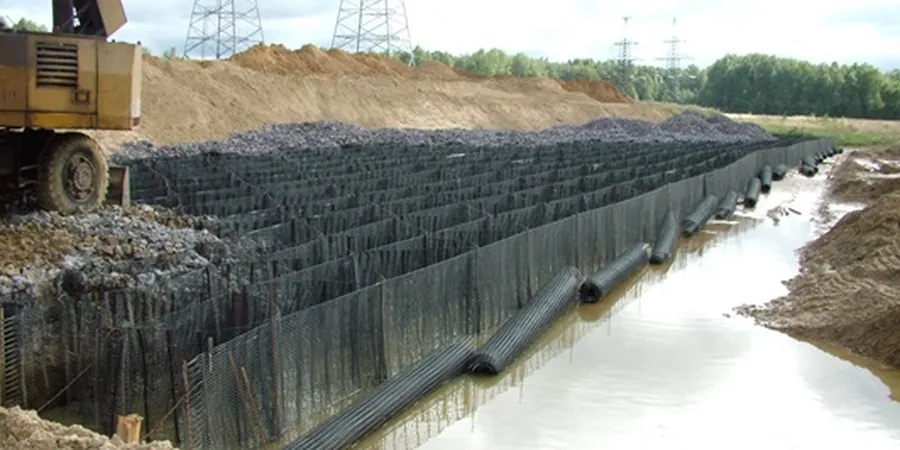

Technisches Referenzbild — Bielefeld
Lokale Besonderheiten
Ein typischer Fehler, den wir in Bielefeld bei Bauprojekten beobachten, ist die Verwendung von Geozellen ohne Berücksichtigung der tatsächlichen Grundbruchspannung des anstehenden Lösslehms. Wer die Geozellenbemessung allein auf Herstellerangaben stützt, riskiert ein Ausknicken der Zellwände unter Verkehrslast. Gerade bei den wechselnden Feuchteverhältnissen im Ravensberger Hügelland führt dies zu ungleichmäßigen Setzungen, die später teure Sanierungen erfordern. Unser Ansatz kombiniert die rechnerische Dimensionierung mit einer Plattendruckprobe auf der ersten Geozellenlage, bevor die endgültige Verfüllung erfolgt.
Erfassung der Schichtfolge und Tragfähigkeit durch Rammsondierungen und Schürfgruben, abgestimmt auf die Geozellenbemessung.
02
Laborversuche an Bodenproben
Triaxialversuche, Scherversuche und Korngrößenanalysen zur Bestimmung der Scherparameter und des Verformungsverhaltens.
03
Statische Berechnung der Geozellenbewehrung
FEM-gestützte Bemessung nach EBGEO, inklusive Nachweis der inneren und äußeren Tragfähigkeit für Dauerhaftigkeit ≥ 50 Jahre.
04
Qualitätskontrolle vor Ort
Plattendruckversuche auf der ersten Geozellenlage sowie Dichtekontrollen des Füllmaterials zur Sicherstellung der Bemessungswerte.
Geltende Normen
Eurocode 7 (EN 1997-1:2004) – Geotechnische Bemessung, EBGEO (2010) – Empfehlungen für Bewehrungen aus Geokunststoffen, DIN 1054:2021 – Baugrund – Sicherheitsnachweise im Erd- und Grundbau, DIN 18134:2012 – Plattendruckversuch
Häufige Fragen
Welche Untergrundverhältnisse sind in Bielefeld für die Bemessung mit Geozellen kritisch?
In Bielefeld stehen häufig weiche Ton- und Mergelschichten an, die bei hohem Grundwasserstand ihre Tragfähigkeit verlieren. Die Geozellenbemessung muss daher den niedrigen Reibungswinkel (φ' um 20–25°) und den hohen Kompressionsbeiwert (Cc > 0,25) dieser Böden berücksichtigen, sonst drohen Setzungen von mehr als 5 cm.
Wie läuft eine Bemessung mit Geozellen in Bielefeld konkret ab?
Nach der Baugrunderkundung (Rammsonde und Schürfgrube) modellieren wir den Standort im FEM-Programm. Die Geozellen werden nach EBGEO auf Zugfestigkeit und Verankerung dimensioniert. Anschließend führen wir einen Plattendruckversuch auf der ersten Lage durch, um die Bettungsziffer zu verifizieren. Die gesamte Bearbeitung dauert je nach Komplexität 2–5 Werktage.
Welche Vorteile haben Geozellen gegenüber herkömmlichen Bewehrungsmethoden?
Geozellen verteilen Lasten dreidimensional im Boden und erhöhen die Tragfähigkeit weicher Schichten um das 2- bis 3-Fache. Anders als Geogitter verhindern sie durch die geschlossenen Zellen ein seitliches Ausweichen des Füllmaterials. In Bielefeld bewährt sich dies besonders auf bindigen Böden mit geringer Scherfestigkeit.
Was kostet eine Bemessung mit Geozellen in Bielefeld?
Der Kostenrahmen für eine vollständige Bemessung inklusive Baugrunderkundung, Laborversuchen und statischer Berechnung liegt zwischen 720 und 2.290 Euro. Der genaue Preis hängt von der Anzahl der erforderlichen Sondierungen und der Komplexität des Bauwerks ab.
