Pfahlanalyse in Bielefeld: Mantelreibung vs. Spitzendruck

Ein häufiger Fehler bei Bauvorhaben in Bielefeld: Man geht davon aus, dass der Spitzendruck den Hauptanteil der Pfahllast trägt. In der Ravensberger Mulde mit ihren tonig-schluffigen Geschiebemergeln und lokal eingelagerten Sandlinsen ist das jedoch selten der Fall. Die Mantelreibung übernimmt hier oft 70 bis 80 Prozent der Lastabtragung. Wer diesen Anteil nicht korrekt ermittelt, riskiert Setzungen im Zentimeterbereich oder eine unwirtschaftliche Überdimensionierung. Wir führen in Bielefeld für jedes Pfahlprojekt eine getrennte Analyse von Mantelreibung und Spitzendruck durch – auf Basis von Drucksondierungen und Laborversuchen. Dazu gehört auch die Bewertung der Grenzschicht zwischen Pfahl und Boden, die wir mit dem presurometro direkt messen, um realistische Reibungswerte zu erhalten.

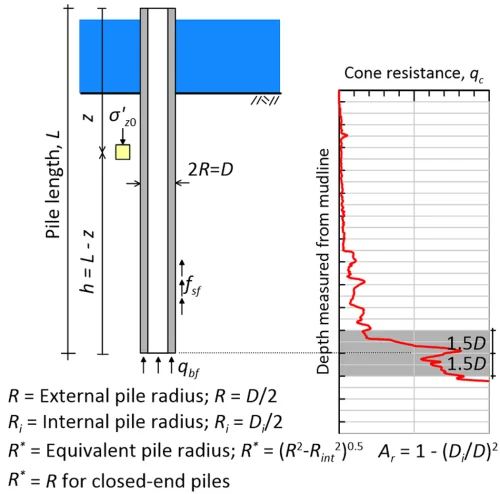

Illustratives Bild von Pfahlanalyse: Mantelreibung vs. Spitzendruck in Bielefeld

In Bielefeld trägt die Mantelreibung oft 70–80 % der Pfahllast – wer das ignoriert, baut entweder zu teuer oder zu unsicher.

Methodik und Umfang

Ein zwölfgeschossiges Wohngebäude an der Herforder Straße – wir übernahmen die Pfahlbemessung, nachdem der ursprüngliche Ansatz nur mit Spitzendruck gerechnet hatte. Die Sondierungen zeigten: Der tragfähige Sand liegt hier erst ab 18 Metern Tiefe, während die oberen 12 Meter aus wechselnd festen Tonen bestehen. Unsere Analyse ergab eine Mantelreibung von 85 kN/m² im Ton und einen Spitzendruck von 2,8 MN/m² im Sand. Die finale Pfahllänge reduzierte sich um 4 Meter. Wichtige Parameter dieser Untersuchung:

Schichtbezogene Mantelreibung aus CPT-Spitzenwiderstand
Spitzendruck nach DIN 4014 unter Berücksichtigung der Fußfläche
Kriech- und Relaxationsverhalten bei zyklischer Belastung

Ergänzend zum Tragfähigkeitsnachweis bewerten wir auch das asentamiento aus Mantelreibung und Spitzendruck getrennt, da sich die Setzungsanteile zeitlich unterschiedlich einstellen. Für Bielefeld typisch: Die tonigen Schichten setzen verzögert, was ohne getrennte Analyse zu Unterschätzung der Gesamtsetzung führt.

Lokale Besonderheiten

Die Geologie Bielefelds ist geprägt von der Ravensberger Mulde: Weichselzeitliche Geschiebederivate mit hohem Schluff- und Tongehalt wechseln auf kleinem Raum mit sandigen Kiesrinnen. Die Grundwasserstände liegen oft nur 2–4 Meter unter Gelände. In dieser Umgebung führt eine reine Spitzendruck-Bemessung zu zwei Problemen: Erstens wird die Tragfähigkeit systematisch unterschätzt, weil die hohe Mantelreibung im Ton ungenutzt bleibt. Zweitens können bei Wasserzutritt Quellhebungen im Ton auftreten, die den Spitzendruck mindern. Wir kombinieren in Bielefeld daher stets die Pfahlanalyse mit einer clasificacion-suelos nach DIN 18196, um das Quell- und Schrumpfverhalten der bindigen Schichten zu erfassen. Nur so lassen sich Langzeitsetzungen sicher prognostizieren.

Technische Parameter

Parameter	Typischer Wert
Maximale Mantelreibung (Ton, weich)	40–70 kN/m²
Maximale Mantelreibung (Ton, fest)	80–120 kN/m²
Spitzendruck (Sand, mitteldicht)	2,0–4,0 MN/m²
Spitzendruck (Sand, dicht)	4,0–8,0 MN/m²
Grenzsetzung für Gebrauchstauglichkeit	15–25 mm
Teilsicherheitsbeiwert (Mantelreibung, GZ 1)	1,30 nach DIN EN 1997-1/NA

Zugehörige Fachleistungen

Getrennte Tragfähigkeitsermittlung (Mantelreibung / Spitzendruck)

Berechnung der zulässigen Pfahllast aus Mantelreibung und Spitzendruck getrennt nach Schicht. Basis sind CPT-Sondierungen, Laborversuche und ggf. Probebelastungen vor Ort.

Setzungsprognose und Gebrauchstauglichkeitsnachweis

Ermittlung der zeitabhängigen Setzungen aus Mantelreibung und Spitzendruck. Besonders relevant für Bielefeld: Berücksichtigung des Kriechverhaltens toniger Schichten.

Häufige Fragen

Warum ist die getrennte Analyse von Mantelreibung und Spitzendruck in Bielefeld besonders wichtig?

In Bielefeld dominieren tonig-schluffige Geschiebemergel, die hohe Mantelreibungswerte liefern. Eine reine Spitzendruck-Bemessung würde die Tragfähigkeit um bis zu 40 Prozent unterschätzen und zu überdimensionierten Pfählen führen.

Welche Untersuchungsmethoden setzen Sie für die Pfahlanalyse ein?

Wir verwenden Drucksondierungen (CPT) zur kontinuierlichen Erfassung von Mantelreibung und Spitzendruck, ergänzt durch Laborversuche (Triaxial, Klassifikation) und bei Bedarf statische Probebelastungen nach DIN EN 1997-1.

Was kostet eine Pfahlanalyse in Bielefeld?

Der Kostenrahmen für eine getrennte Mantelreibungs- und Spitzendruck-Analyse liegt in Bielefeld zwischen 1.020 und 2.560 Euro, abhängig von der Anzahl der Pfahlstandorte und der erforderlichen Sondiertiefe.

Pfahlanalyse in Bielefeld: Mantelreibung vs. Spitzendruck – präzise Tragfähigkeitsbewertung
