Die erdbebensichere Gründungsbemessung in Bielefeld folgt den Vorgaben des Eurocode 8 (DIN EN 1998-1:2010-12) in Verbindung mit dem nationalen Anhang. Bielefeld liegt in der Erdbebenzone 1 nach DIN 4149, was eine moderate aber dennoch relevante seismische Last bedeutet. Der lokale Baugrund variiert von sandigen Terrassenablagerungen bis zu tonigen Geschiebemergeln – jede Schicht reagiert anders auf dynamische Anregung. Vor der Bemessung ist daher ein Baugrundgutachten mit detaillierter Profilierung unerlässlich. Ergänzend wird die vs30/" data-interlink="1">Scherwellengeschwindigkeit über MASW-Messungen erfasst, um die Standortklasse nach DIN 4149 zu bestimmen. Nur mit diesen Daten lässt sich die Lastabtragung im seismischen Fall zuverlässig modellieren.
In Bielefelds wechselhaften eiszeitlichen Böden ist die Scherwellengeschwindigkeit der kritischste Eingangsparameter für die seismische Gründungsbemessung.
Methodik und Umfang
Die praktische Umsetzung beginnt mit der Klassifizierung des Untergrunds in Bielefeld. Dazu setzen wir Rammsondierungen und Drucksondierungen ein, die Schichtgrenzen und Lagerungsdichte aufdecken. Aus den Ergebnissen leiten wir die Bodenklasse A, B oder C nach DIN 4149 ab – entscheidend für den Bemessungsantwortspektrum. Danach folgt die numerische Modellierung mit einem äquivalenten linearen Verfahren nach SHAKE. Folgende Parameter fließen in die Berechnung ein:
Dynamischer Schubmodul G0 aus Scherwellengeschwindigkeit
Dämpfungsdegradationskurven nach Seed & Idriss für sandige Böden
Zyklisches Spannungsverhältnis CSR zur Bewertung der Verflüssigungsneigung
Die Modellierung berücksichtigt die lokale Topografie – in Bielefeld mit seinen Hügeln und Tälern können topografische Verstärkungen auftreten, die wir in der Standsicherheitsanalyse abdecken.

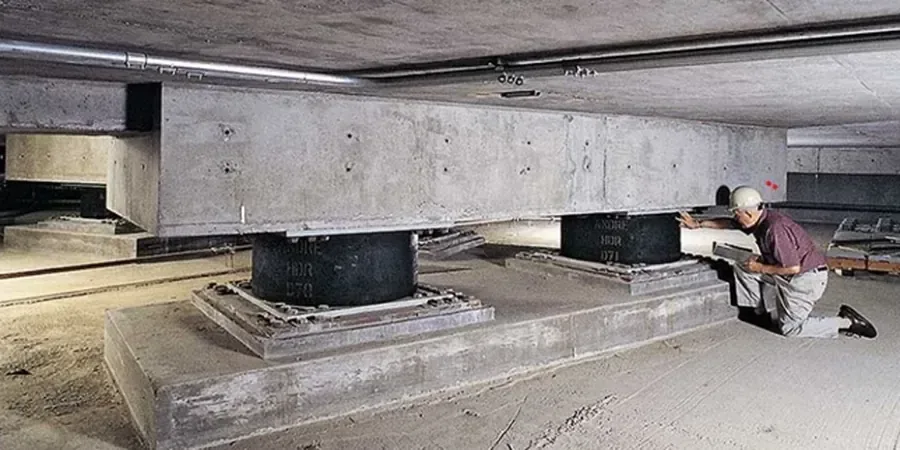

Technisches Referenzbild — Bielefeld
Lokale Besonderheiten
In Bielefeld sehen wir bei Gründungsbemessungen oft das Problem der ungleichmäßigen Schichtung. Unter einer sandigen Deckschicht folgt plötzlich steifer Geschiebemergel – dieser Wechsel erzeugt Impedanzsprünge, die zu lokaler Verstärkung der Bodenbewegung führen. Zudem können in den Talauen des Johannisbachs gesättigte Sande auftreten, die bei langanhaltender Erschütterung verflüssigen. Die eurocode-gerechte Bemessung muss diese Risiken durch einen reduzierten Sicherheitsbeiwert und eine detaillierte Setzungsberechnung abfangen. Ein oberflächliches Raster reicht nicht – wir empfehlen mindestens drei Aufschlüsse pro Bauvorhaben in Bielefeld.
Bestimmung der Bodenklasse (A/B/C) und des Bemessungsspektrums durch VS30-Messungen mittels MASW oder ReMi. Inklusive Bewertung der Topografieverstärkung für Bielefelds Hügellage.
02
Verflüssigungsanalyse und Setzungsprognose
Berechnung der Verflüssigungsneigung nach Youd & Idriss (NCEER 2001) für gesättigte Sande. Prognose der seismischen Setzungen mit dem Verfahren von Tokimatsu & Seed – speziell abgestimmt auf die wechselhaften Böden in Bielefeld.
Geltende Normen
DIN EN 1998-1:2010-12 (Eurocode 8) inkl. nationalem Anhang, DIN 4149:2005-04 (Bauten in deutschen Erdbebengebieten), DIN 4019:2015-11 (Setzungsberechnungen), Seed & Idriss (1971) – zyklisches Spannungsverhältnis CSR
Häufige Fragen
Welche Erdbebenzone gilt für Bielefeld?
Bielefeld liegt in der Erdbebenzone 1 nach DIN 4149 mit einer Referenzbodenbeschleunigung agR von 0,4 bis 0,6 m/s². Dies entspricht einer geringen bis moderaten Seismizität, die dennoch bei der Gründungsbemessung berücksichtigt werden muss – insbesondere für Bauwerke der Bedeutungskategorie III und IV.
Welche Untergrundklassen sind in Bielefeld typisch?
Häufig finden wir die Klasse C (flach- bis mittelgründige Lockergesteine) mit VS30-Werten zwischen 180 und 360 m/s. In den Tallagen des Johannisbachs kommen auch Klasse-D-Böden vor. Die genaue Klasse wird durch MASW-Messungen vor Ort bestimmt.
Welche Kosten sind für eine erdbebensichere Gründungsbemessung in Bielefeld üblich?
Die Kosten für eine vollständige seismische Bemessung inklusive Baugrunduntersuchung und Standortklassifizierung liegen zwischen €1.270 und €3.730. Der genaue Betrag hängt von der Anzahl der Aufschlüsse und der Komplexität des geologischen Profils ab.
Wann ist eine Verflüssigungsanalyse in Bielefeld erforderlich?
Eine Verflüssigungsanalyse ist immer dann nötig, wenn gesättigte, nichtbindige Böden (Sand, Kies) mit einer Korngröße unter 2 mm in Tiefen bis 15 m auftreten. In Bielefeld betrifft dies vor allem die Auenbereiche entlang von Lutter und Johannisbach. Die Analyse folgt dem Verfahren von Youd & Idriss (NCEER 2001).
